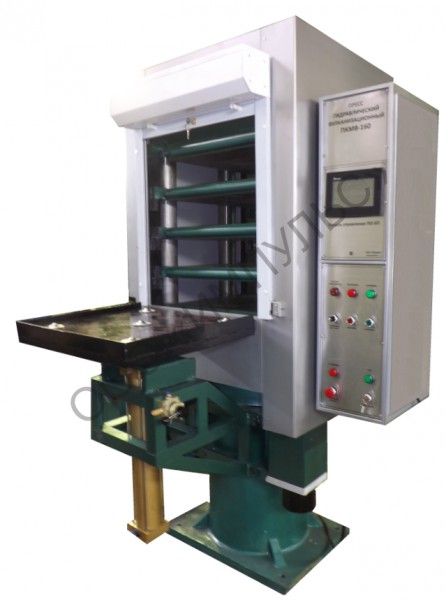

Пресс гидравлический вулканизационный серии ПКМВ-160

Электрогидравлический универсальный технологический пресс исполнения ПКМВ-160 с микропроцессорным пультом оператора предназначен для формования и вулканизации композиционных материалов (углепластиков, стеклопластиков, резины, резиноасбестовых смесей и других материалов). Выпускается в соответствии с ГОСТ 11997-89 и ТУ 3624-002-75911452-2013.

Вулканизационный пресс исполнения ПКМВ-160 может быть использован для прессования термореактивных пластмасс и изоляционной продукции, при изготовлении образцов для испытания резиновых смесей в соответствии с требованиями ГОСТ 30263-96 (ISO 2393, ASTM D3182) и образцов полиэтилена в соответствии с ГОСТ 16337-77, а также для испытаний на сжатие в пределах технических возможностей. Вулканизационный пресс исполнения ПКМВ-160 оснащен микропроцессорной системой управления и регистрации силовых и температурных показателей испытания.

Система микропроцессорного управления прессом позволяет:

Проводить физико-механические испытания и технологические процессы в ручном / полуавтоматическом / автоматическом режимах управления нагревом плит, усилием их поджатия и временем прессования
Программировать параметры физико-механических испытаний и технологических процессов в диалоговом режиме
Выполнять цифровую настройку датчиковой системы, системы асинхронного электропривода приводного насоса, системы нагрева и автоматическое обнуление
Выводить массивы данных в виде таблиц, графиков на дисплей и лазерный принтер, а также сохранять эти данные
Обеспечивать цифровую защиту пресса от перегрузок и аварийных ситуаций

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕССА

Номинальное усилие, кН / тс	1 600 / 160
Номинальное давления масла в гидросистеме, МПа / кгс/см2	18 / 180
*Диапазон хода штока, мм	0 – 500
Диаметр штока, мм	340
*Количество нагревательных плит	2 – 5
*Количество рабочих зон	1 – 4
*Габаритные размеры нагревательных плит, мм	350×350 400×400 500×500 600×600
*Расстояние между нагревательными плитами, мм	100 – 500 (± 3)
Пределы регулирования усилия пресса	От 10% номинального значения нагрузки
Метод нагрева плит	Электрический
*Максимальная рабочая температура плит, °С	+150 … +400 °С
Интенсивность нагрева, °С / мин, не более	5
Точность поддержания температуры, °С	± 3
Режимы управления процессом прессования	/ Ручной / / Полуавтоматический / / Автоматический
Количество автоматически выполняемых подпрессовок	1 – 100
Время непрерывной работы, ч, не более	16 с последующим 6-ти часовым перерывом
Объём масла в гидросистеме, л	200
Установленная мощность электродвигателя гидропривода, Вт, не более	5 500
*Общая мощность нагревательных плит пресса, Вт, не более	12 000 – 36 000 (в зависимости от количества установленных нагревателей и количества нагревательных плит)
**Масса, кг	3 200
**Габаритные размеры, мм	Ширина 750 / Длина 1 860 / Высота 2 150
Параметры электросети	Напряжение: 230 / 400 В ± 10 %; Частота: 50 Гц ± 1 %

* Параметры определяются по согласованию с Заказчиком.
** Справочные размеры (в зависимости от модификации и комплектности пресса).

По дополнительному соглашению конструкция вулканизационного пресса ПКМВ-160 может включать периферийное оборудование:

Водяное охлаждение плит для ускорения их остывания после нагрева
Вспомогательные конструкции и столы (рольганговые, подъемные, пневматические) для более удобного размещения и перемещения пресс-форм

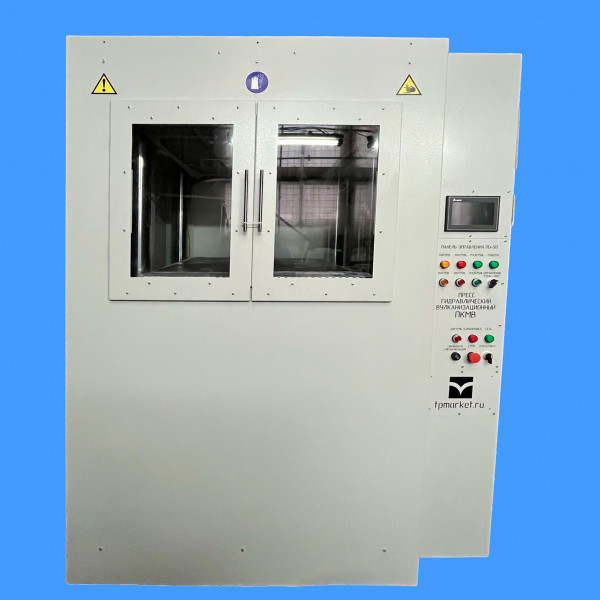

Ограждение рабочей зоны с возможностью использования системы вентиляции
Защитное ограждение рабочей зоны (на базе фото-импульсных сенсоров или механических конечных выключателей)
