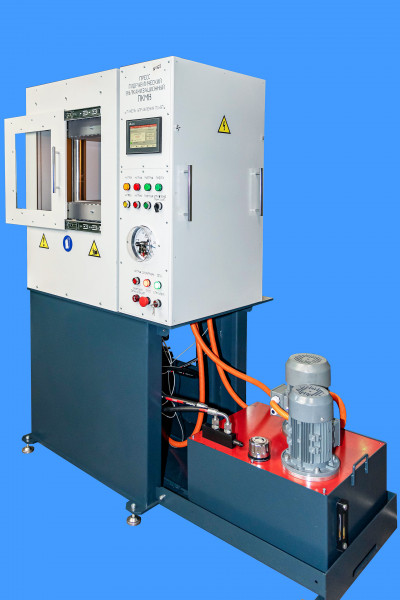

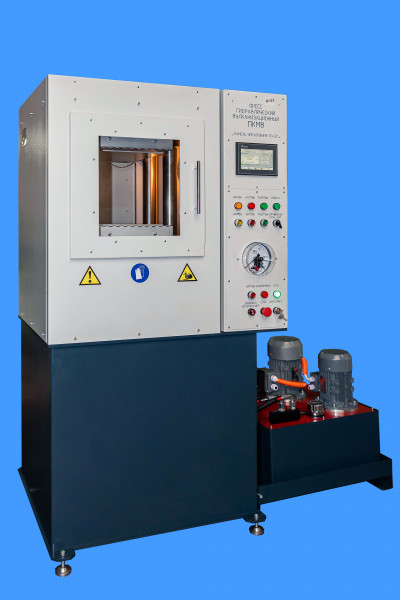

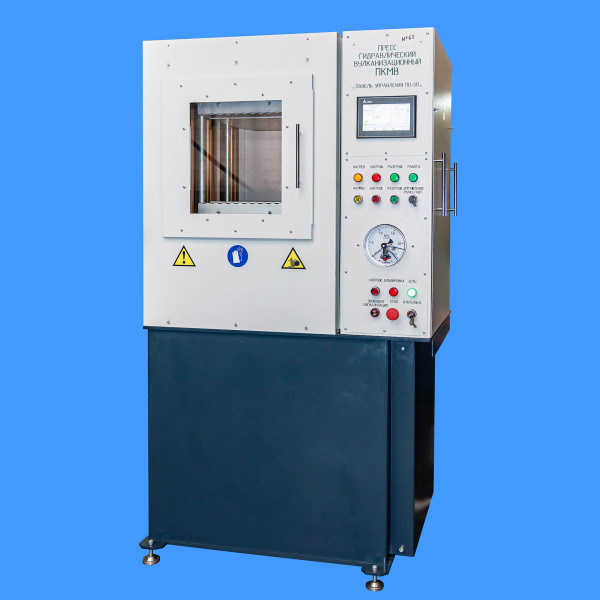

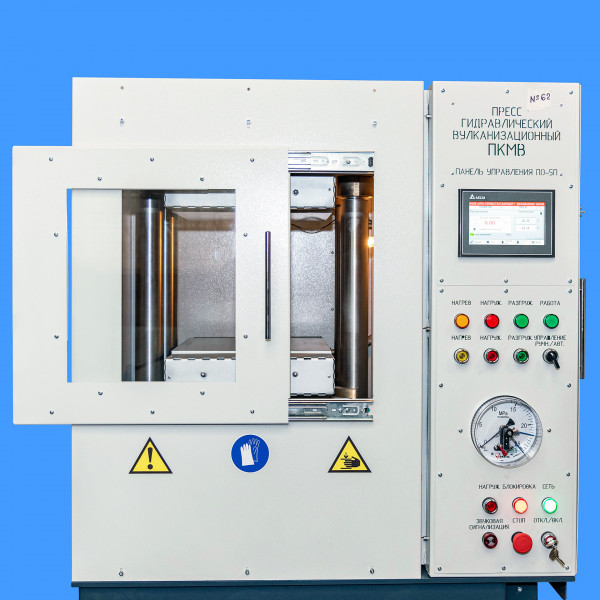

Пресс гидравлический вулканизационный серии ПКМВ-40
Электрогидравлический универсальный технологический пресс исполнения ПКМВ-40 с микропроцессорным пультом оператора и асинхронным электроприводом приводного насоса предназначен для формования и вулканизации композиционных материалов (углепластиков, стеклопластиков, резины, резиноасбестовых смесей и других материалов. Выпускается в соответствии с ГОСТ 11997-89 и ТУ 3624-002-75911452-2013.
Вулканизационный пресс исполнения ПКМВ-40 может быть использован для прессования термореактивных пластмасс и изоляционной продукции, при изготовлении образцов для испытания резиновых смесей в соответствии с требованиями ГОСТ 30263-96 (ISO 2393, ASTM D3182) и образцов полиэтилена в соответствии с ГОСТ 16337-77, а также для испытаний на сжатие в пределах технических возможностей. Вулканизационный пресс исполнения ПКМВ-40 оснащен микропроцессорной системой управления и регистрации силовых и температурных показателей испытания.
Система микропроцессорного управления прессом позволяет:
- Проводить физико-механические испытания и технологические процессы в ручном / полуавтоматическом / автоматическом режимах управления нагревом плит, усилием их поджатия и временем прессования
- Программировать параметры физико-механических испытаний и технологических процессов в диалоговом режиме
- Выполнять цифровую настройку датчиковой системы, системы асинхронного электропривода приводного насоса, системы нагрева и автоматическое обнуление
- Выводить массивы данных в виде таблиц, графиков на дисплей и лазерный принтер, а также сохранять эти данные
- Обеспечивать цифровую защиту пресса от перегрузок и аварийных ситуаций
Программное обеспечение «Press_PKMV» оператора гидравлического вулканизационного пресса (описание)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕССА
|
Номинальное усилие, кН / тс |
400 / 40 |
|
Номинальное давления масла в гидросистеме, МПа / кгс/см2 |
10 / 100 |
|
*Диапазон хода штока, мм |
0 – 500 |
|
Диаметр штока, мм |
200 |
|
*Количество нагревательных плит |
2 – 5 |
|
*Количество рабочих зон |
1 – 4 |
|
*Габаритные размеры нагревательных плит, мм |
350×350 400×400 500×500 600×600 |
|
*Расстояние между нагревательными плитами, мм |
100 – 500 (± 3) |
|
Пределы регулирования усилия пресса |
От 10 % номинального значения нагрузки |
|
Метод нагрева плит |
Электрический |
|
*Максимальная рабочая температура плит, °С |
+150 … +400 °С |
| Интенсивность нагрева, °С / мин, не более | 5 |
| Точность поддержания температуры, °С | ± 3 |
| Режимы управления процессом прессования |
/ Ручной / / Полуавтоматический / / Автоматический |
| Количество автоматически выполняемых подпрессовок | 1 – 100 |
| Время непрерывной работы, ч, не более |
16 с последующим 6-ти часовым перерывом |
| Объём масла в гидросистеме, л | 60 |
| Установленная мощность электродвигателя гидропривода, Вт, не более | 2 200 |
| *Общая мощность нагревательных плит пресса, Вт, не более |
12 000 – 36 000 (в зависимости от количества установленных нагревателей и количества нагревательных плит) |
| **Масса, кг | 1 150 |
| **Габаритные размеры, мм | Ширина 750 / Длина 1 650 / Высота 1 650 |
| Параметры электросети |
Напряжение: 230 / 400 В ± 10 %; Частота: 50 Гц ± 1 % |
* Параметры определяются по согласованию с Заказчиком.
** Справочные размеры (в зависимости от модификации и комплектности пресса).
По дополнительному соглашению конструкция вулканизационного пресса ПКМВ-40 может включать периферийное оборудование:
- Водяное охлаждение плит для ускорения их остывания после нагрева
- Вспомогательные конструкции и столы (рольганговые, подъемные, пневматические) для более удобного размещения и перемещения пресс-форм
- Ограждение рабочей зоны с возможностью использования системы вентиляции
- Защитное ограждение рабочей зоны (на базе фото-импульсных сенсоров или механических конечных выключателей)
