Прессы гидравлические вулканизационные серий ПКМВ-100 - 65 - 50

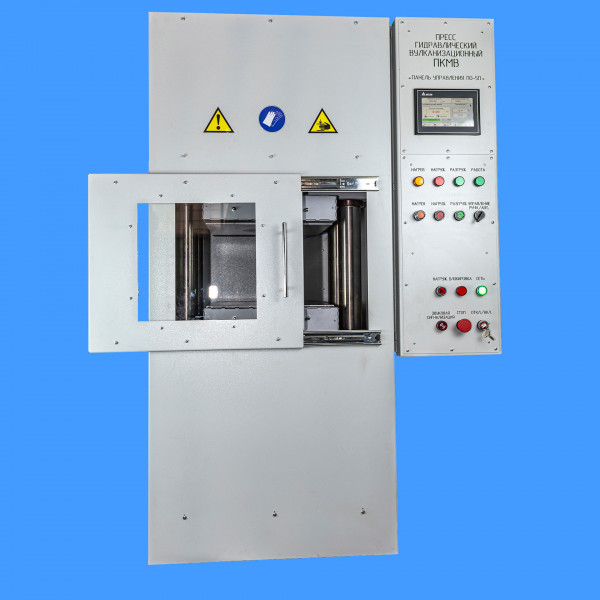

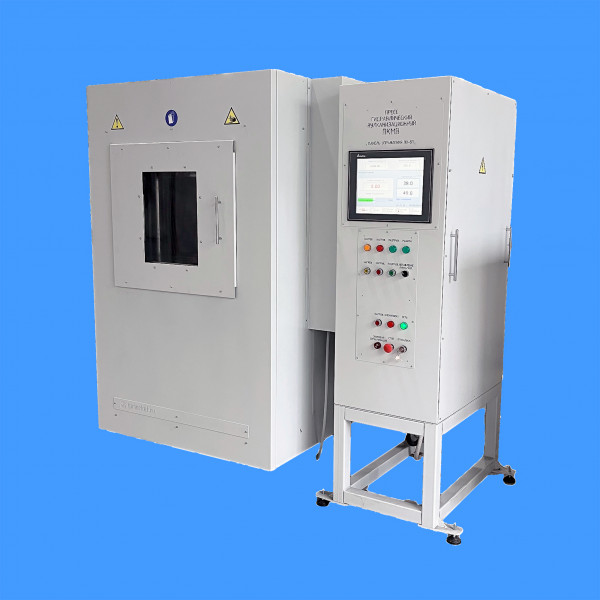

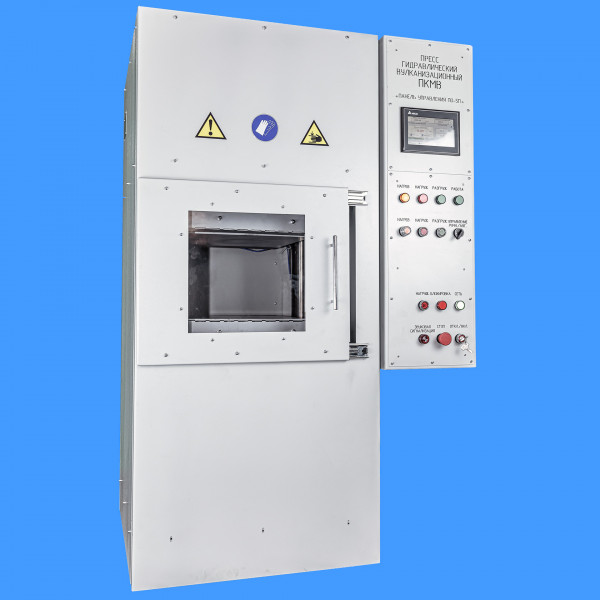

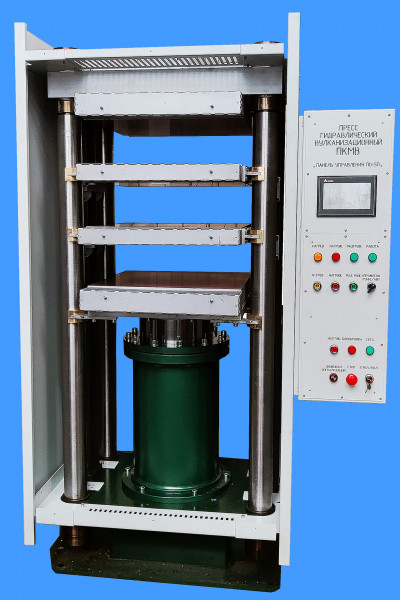

Электрогидравлический универсальный технологический пресс исполнения ПКМВ-100 (ПКМВ-65, ПКМВ-50) с микропроцессорным пультом оператора и асинхронным электроприводом приводного насоса предназначен для формования и вулканизации композиционных материалов (углепластиков, стеклопластиков, резины, резиноасбестовых смесей и других материалов). Выпускается в соответствии с ГОСТ 11997-89 и ТУ 3624-002-75911452-2013.
Вулканизационный пресс может быть использован для прессования термореактивных пластмасс и изоляционной продукции, при изготовлении образцов для испытания резиновых смесей в соответствии с требованиями ГОСТ 30263-96 (ISO 2393, ASTM D3182) и образцов полиэтилена в соответствии с ГОСТ 16337-77, а также для испытаний на сжатие в пределах технических возможностей. Вулканизационный пресс оснащен микропроцессорной системой управления и регистрации силовых и температурных показателей испытания.
Система микропроцессорного управления прессом позволяет:
- Проводить физико-механические испытания и технологические процессы в ручном / полуавтоматическом / автоматическом режимах управления нагревом плит, усилием их поджатия и временем прессования
- Программировать параметры физико-механических испытаний и технологических процессов в диалоговом режиме
- Выполнять цифровую настройку датчиковой системы, системы асинхронного электропривода приводного насоса, системы нагрева и автоматическое обнуление
- Выводить массивы данных в виде таблиц, графиков на дисплей и лазерный принтер, а также сохранять эти данные
- Обеспечивать цифровую защиту пресса от перегрузок и аварийных ситуаций
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕССА
|
|
Марка пресса |
||
|
|
ПКМВ-100 |
ПКМВ-65 |
ПКМВ-50 |
|
Номинальное усилие, кН / тс |
1 000 / 100 |
650 / 65 |
500 / 50 |
|

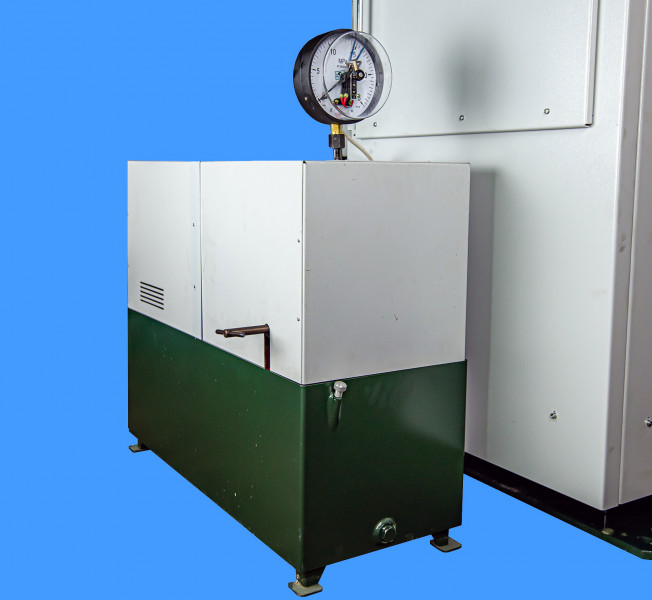

Номинальное давления масла в гидросистеме, МПа / кгс/см2 |
16 / 160 |
16 / 160 |
16 / 160 |
|
*Диапазон хода штока, мм |
0 – 500 |
||
|
Диаметр штока, мм |
280 |
200 |
200 |
|

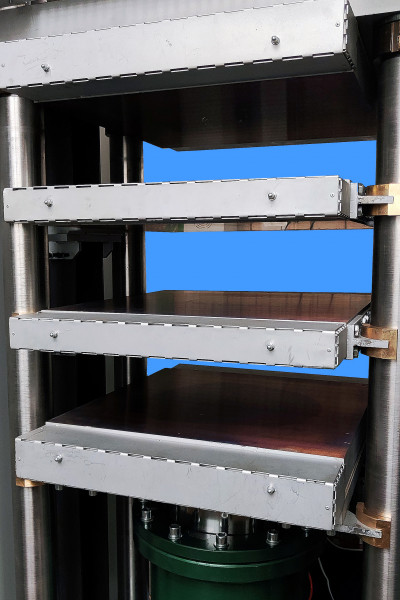

*Количество нагревательных плит |
2 – 5 |
||
|
*Количество рабочих зон |
1 – 4 |
||
|

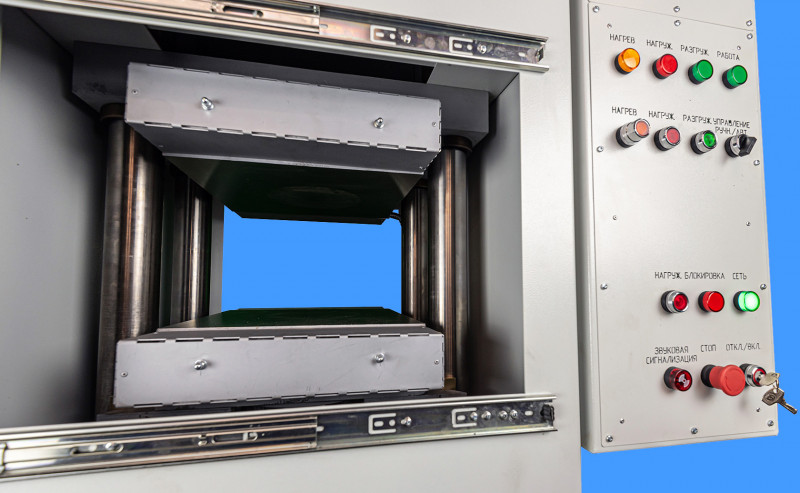

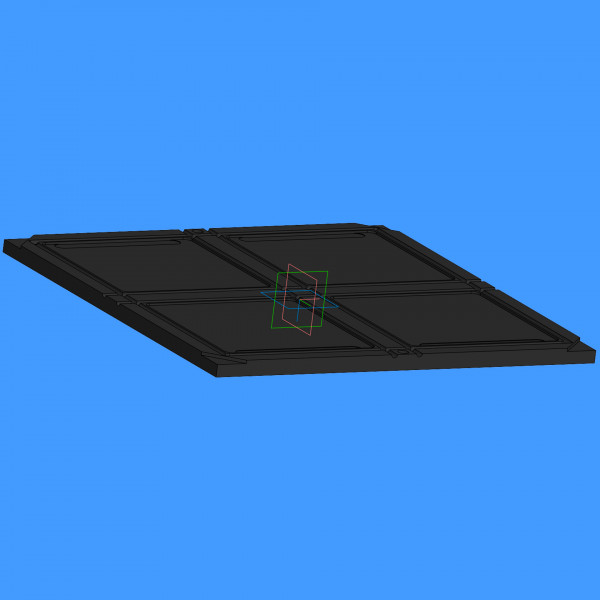

*Габаритные размеры нагревательных плит, мм |
350×350 400×400 500×500 600×600 |
||
|
*Расстояние между нагревательными плитами, мм |
100 – 500 (± 3) |
||
|
Пределы регулирования усилия пресса |
От 10% номинального значения нагрузки |
||
|
Метод нагрева плит |
Электрический |
||
* Параметры определяются по согласованию с Заказчиком.
** Справочные размеры (в зависимости от модификации и комплектности пресса).
По дополнительному соглашению конструкция вулканизационного пресса ПКМВ-100 (ПКМВ-65, ПКМВ-50 может включать периферийное оборудование:
- Водяное охлаждение плит для ускорения их остывания после нагрева

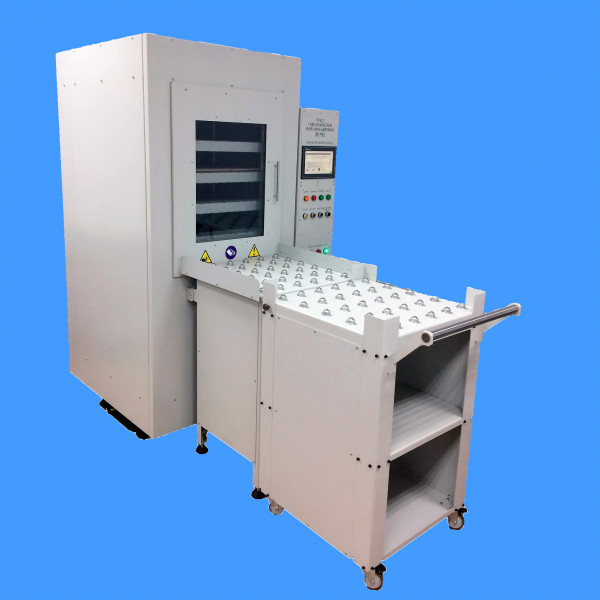

- Вспомогательные конструкции и столы (рольганговые, подъемные, пневматические) для более удобного размещения и перемещения пресс-форм
- Ограждение рабочей зоны с возможностью использования системы вентиляции
- Защитное ограждение рабочей зоны (на базе фото-импульсных сенсоров или механических конечных выключателей)
- Скачать форму опросного листа на пресс *.pdf
