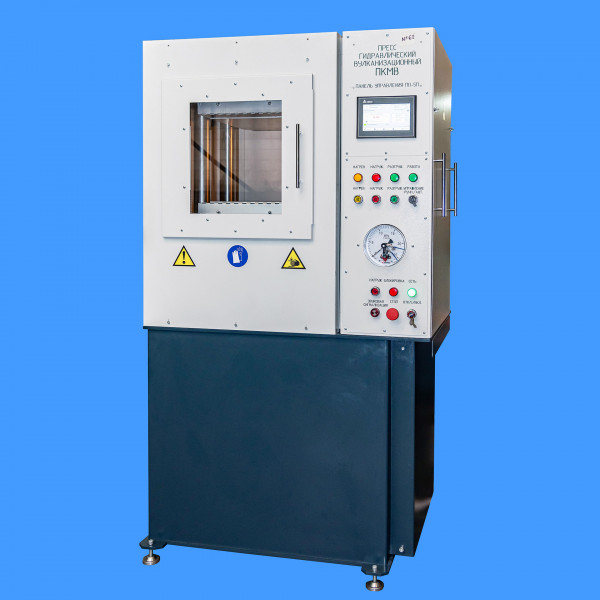

Прессы гидравлические вулканизационные серий ПКМВ-30 - 15
Электрогидравлический универсальный технологический пресс исполнения ПКМВ-30 / 15 с микропроцессорным пультом оператора и асинхронными электроприводами приводных насосов предназначен для формования и вулканизации композиционных материалов (углепластиков, стеклопластиков, резины, резиноасбестовых смесей и других материалов). Выпускается в соответствии с ГОСТ 11997-89 и ТУ 3624-002-75911452-2013.
Вулканизационный пресс может быть использован для прессования термореактивных пластмасс и изоляционной продукции, при изготовлении образцов для испытания резиновых смесей в соответствии с требованиями ГОСТ 30263-96 (ISO 2393, ASTM D3182) и образцов полиэтилена в соответствии с ГОСТ 16337-77, а также для испытаний на сжатие в пределах технических возможностей. Вулканизационный пресс оснащен микропроцессорной системой управления и регистрации силовых и температурных показателей испытания.
Система микропроцессорного управления прессом позволяет:
- Проводить физико-механические испытания и технологические процессы в ручном / полуавтоматическом / автоматическом режимах управления нагревом плит, усилием их поджатия и временем прессования
- Программировать параметры физико-механических испытаний и технологических процессов в диалоговом режиме
- Выполнять цифровую настройку датчиковой системы, системы асинхронных электроприводов приводных насосов, системы нагрева и автоматическое обнуление
- Выводить массивы данных в виде таблиц, графиков на дисплей и лазерный принтер, а также сохранять эти данные
- Обеспечивать цифровую защиту пресса от перегрузок и аварийных ситуаций
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕССА
|
Марка пресса |
||
| ПКМВ-30 | ПКМВ-15 | |
| Номинальное усилие, кН / тс | 300 / 30 | 150 / 15 |
| Номинальное давлениt масла в гидросистеме, МПа / кгс/см2 | 16 /160 | 16 / 160 |
| *Диапазон хода штока, мм | 0 - 300 | 0 - 300 |
| Диаметр штока, мм | 150 | 120 |
| *Количество нагревательных плит | 2 | 2 |
| *Количество рабочих зон | 2 | 2 |
| *Габаритные размеры нагревательных плит, мм | 480 / 480 | 300 / 300 |
| *Расстояние между нагревательными плитами, мм | 300 | 300 |
| Пределы регулирования усилия пресса, т | 0,15 ... 30 | 0,15 ... 15 |
| Метод нагрева плит | Электрический | |
| *Максимальная рабочая температура плит, °С | 400 | |
| Интенсивность нагрева, °С / мин, не более | 5 | |
| Точность поддержания температуры, °С | ± 3 | |
| Режимы управления процессом прессования |
/ Ручной / / Полуавтоматический / / Автоматический |
|
| Количество автоматически выполняемых подпрессовок | 1 – 100 | |
| Время непрерывной работы, ч, не более |
16 с последующим 6-ти часовым перерывом |
|
| Объём масла в гидросистеме, л, не более | 80 | 80 |
| Установленная мощность электродвигателя гидропривода, Вт, не более | 3 000 | |
| *Общая мощность нагревательных плит пресса, Вт, не более |
12 000 – 36 000 (в зависимости от количества установленных нагревателей и количества нагревательных плит) |
|
| **Масса, кг | 1 600 | 1 300 |
| **Габаритные размеры, мм | Ширина 1 700 / Длина 1 300 / Высота 1 950 | Ширина 1 800 / Длина 1 200/ Высота 1 950 |
| Параметры электросети |
Напряжение: 230 / 400 В ± 10 %; Частота: 50 Гц ± 1 % |
|
* Параметры определяются по согласованию с Заказчиком.
** Справочные размеры (в зависимости от модификации и комплектности пресса).
По дополнительному соглашению конструкция вулканизационного пресса ПКМВ-30 (ПКМВ-15) может включать периферийное оборудование:
- Водяное охлаждение плит для ускорения их остывания после нагрева
- Вспомогательные конструкции и столы (рольганговые, подъемные, пневматические) для более удобного размещения и перемещения пресс-форм
- Ограждение рабочей зоны с возможностью использования системы вентиляции
- Защитное ограждение рабочей зоны (на базе фото-импульсных сенсоров или механических конечных выключаталей)
