Пресс гидравлический вулканизационный ПКМВ-7,5

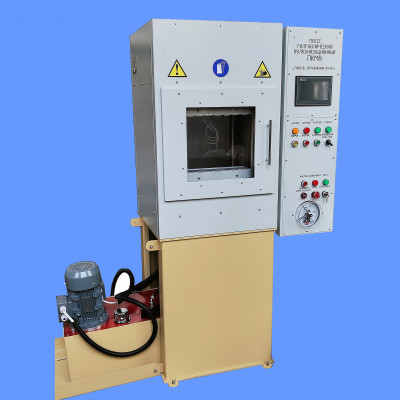

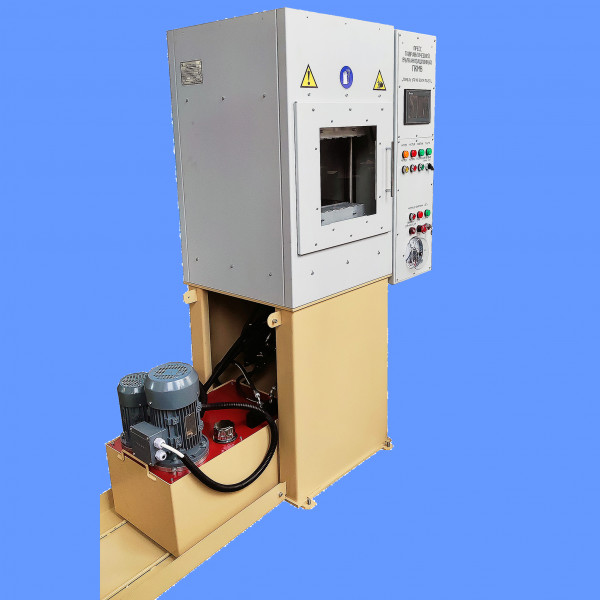

Гидравлический пресс ПКМВ—7,5 (7,5 т∙с) с гидравлическим приводом, с микропроцессорным пультом управления, с усилием прессования до 7,5 тонн предназначен для формования, консолидации и вулканизации полимерных композиционных материалов (ПКМ) (углепластиков, стеклопластиков, резины, резиноасбестовых смесей в соответствии с ГОСТ Р 54554 (ASTM 3182) и других материалов) на основе термопластичных и термореактивных связующих под действием заданного давления, температуры, времени.

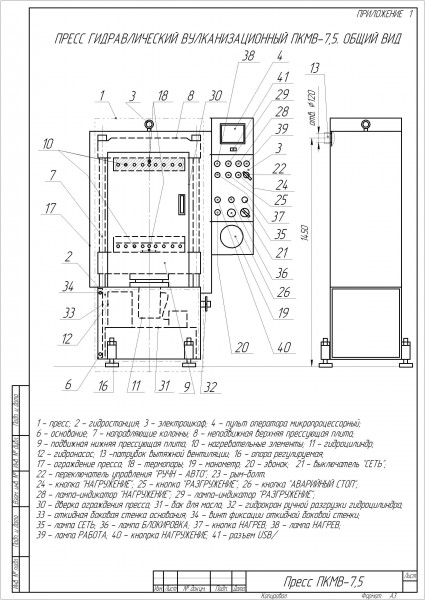

Конструктивное исполнение: напольное с нижним расположением цилиндра, колонное.
Выпускаются в соответствии с ГОСТ 11997-89, ТУ 3624-002-75911452-2013.
Декларация о соответствии ЕАЭС № RU Д- RU.HP15.В.00526/19 от 28.11.2019г.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕССА
|
Наименование параметра |
Значение |
|
Усилие прессования, регулируемое, тс (Кн) |
0,1 (1) до 7,5 (75) |
|
Привод пресса |
гидравлический |
|
Развиваемое номинальное давление масла в гидросистеме, мПа |
16 |
|
Режимы работы (управления) |
Автоматический / полуавтоматический / ручной |
|
Микропроцессорная система управления: |
на базе программируемого логического контроллера (PLC) (Дельта-Электроникс) с сенсорным ЖК-дисплеем. Циклы прессования включая стадии: преднагрев, дегазация, открытие и закрытие (смыкание) плит (таймер) и регулирование температуры (нагрев и охлаждение при контролируемой скорости) |
|
Система управления прессом: - контроллер; - панель управления - кнопки для управления всеми системами пресса; - индикация сбоев и аварийных ситуаций; - индикация состояния на панели управления; - язык меню - хранение данных |
цифровая русский
|
|
Установка, контроль и автоматическое регулирование температуры |
цифровой |
|
Способ нагрева плит |
Электрические ТЭНы |
|
Количество нагревательных стальных плит, шт. |
3* |
|
Число этажей (рабочих зон) |
2* |
|
Размер нагревательных стальных плит, мм |
450 х 450 * |
|
Шероховатость рабочих поверхностей нагревательных плит, мкм |
1,25 |
|
Параллельность плит, мм/м |
0,25 |
|
Максимальное расстояние между плитами в разомкнутом состоянии, мм |
250* |
|
Максимальная рабочая температура нагрева плит, °С |
200* |
|
Индивидуальное регулирование температуры каждой плиты в прессе |
имеется |
|
Автоматическое размыкание плит |
имеется |
|
Шаг регулирования времени вулканизации, c |
10 |
|
Максимальное отклонение от температуры в центре плиты, °C |
±3,0 |
|
Шаг регулирования температуры, 0С |
1 |
|
Количество автоматически выполняемых подпрессовок |
0 – 100 |
|
Восстановление системы после сбоев электропитания |
автоматическое |
|
Время вулканизации, мин |
2-60, задается прессовщиком с панели управления |
|
Потребляемая мощность, не более, кВт |
30* |
|
Параметры сети питания переменный трехфазный ток |
Напряжение: 380 В ± 10 %; частота: 50 Гц ± 1 % |
|
Габаритные размеры (Шх ДхВ), мм: |
|
|
Масса пресса, не превышает, кг |
1000* |
* по согласованию с Заказчиком
