Линия прессов гидравлических вулканизационных серии ПКМВ-15

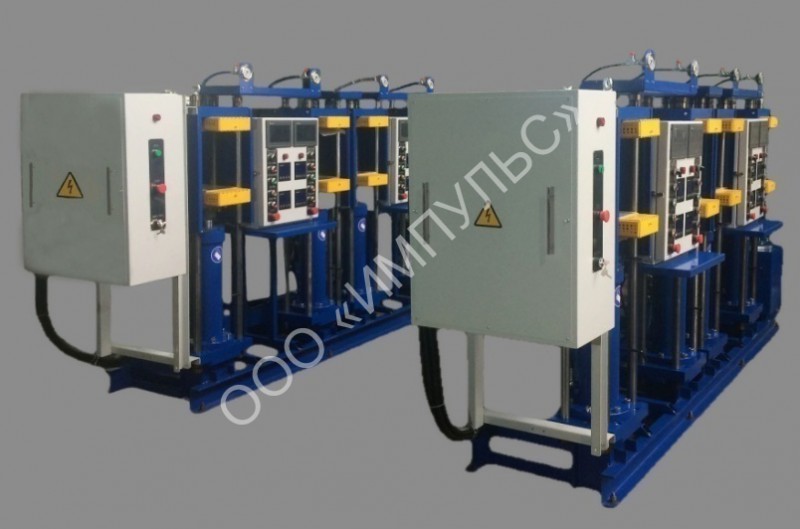

Линия прессов гидравлических вулканизационных серии ПКМВ-15 - 2

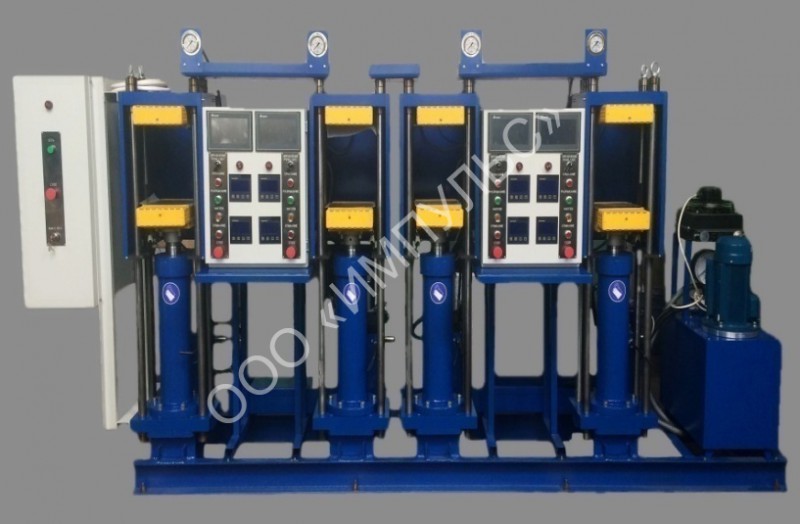

  • Линия прессов гидравлических вулканизационных серии ПКМВ-15 - 1

Гидравлическая линия из четырех полуавтоматических прессов серии ПКМВ-15 предназначена для формования и вулканизации композиционных материалов (углепластиков, стеклопластиков, резины, резиноасбестовых смесей и других материалов).

Гидравлическая линия из четырех полуавтоматических прессов серии ПКМВ-15обеспечивает:

- проведение технологических процессов формования и вулканизации в ручном, полуавтоматическом и автоматическом режимах управления;
- программирование параметров технологических процессов в диалоговом режиме;
- цифровую настройки измерительных датчиков системы;
-систему асинхронных электроприводов приводных насосов;
-систему нагрева и автоматическое обнуление.
- вывод данных в виде таблиц, графиков на дисплей, а также сохранение этих данных с последующей передачей на ПК;
- цифровую защиту прессов от перегрузок и аварийных ситуаций.

В данной линии прессов имеется система защиты рабочей зоны, также имеется возможность подключения прессов к системе вентиляции.
Гидравлическая линия из четырех полуавтоматических прессов серии ПКМВ-15 является восстанавливаемым, ремонтируемым изделием.

Основные технические характеристики

№ п/п

Наименование

Значение

1

Модель

ПКМВ-15

2

Максимальное усилие прессования, тонн

15

3

Номинальное давление масла в гидросистеме

16МПа

4

Конструкция пресса

4х колонный

5

*Максимальное рабочее пространство, мм, не менее

300

6

*Ход поршня гидравлического цилиндра пресса, мм

300

7

Количество нагревательных плит на прессе

2

8

Рабочие размеры (плит), (ДхШхВ), мм

200 х 200 х 50 мм

9

Нагрев плит

электрический

10

Максимальная рабочая температура нагрева плит, °С,

250 °С

11

Распределение температуры по поверхности плит, °С, не более

± 3°С

12

Разность температур между двумя одинаковыми точками на двух плитах, °С, не более

± 3°С

13

Средняя скорость нагрева плит без установленной пресс-формы, во всем рабочем диапазоне °С/мин

3 - 10

14

Время выхода температуры на рабочий режим (время температурной стабилизации), мин

60

15

Время выдержки под давлением, с

1…999 с

16

Допуск параллельности и плоскостности рабочих поверхностей нагревательных плит, мкм

0,025

17

Параметры шероховатости рабочих поверхностей нагревательных плит, мкм

Ra 2,5 по ГОСТТ2789

18

Общая мощность нагревательных плит линии прессов, кВт, не более:

15

19

Объем масла в гидросистеме, л

100

20

Параметры электросети

Напряжение 230/400 В ± 10 %

Частота 50 Гц ± 1 %

21

Установленная мощность одного электродвигателя гидропривода: - насоса высокого давления нагружения пресса, кВт:

2,2

22

Общая мощность линии прессов, кВт, не более:

20

23

Масса линии прессов, кг

1500 кг

24

Габариты линии (ДхШхВ), мм

3420 х 800 х 1600 мм

*Параметры определяются по согласованию с Заказчиком

Скачать форму опросного листа на пресс *.pdf

Декларация о соответствии ЕАЭС№ RU Д- RU.HP15.В.00526/19 от 28.11.2019 г.
