Функциональные возможности
Встроенный микропроцессорный блок ПО-5П обеспечивает:
- Полную автоматизацию процесса прессования – запуск двигателя насоса, автоматический отсчет времени проведения процесса прессования, нагрева плит, прием информации с цифровых и аналоговых датчиков;
- Проведение процесса прессования по заданной программе;
- Ввод данных, определяющих режим прессования: усилие прижима, температуру плит, время выдержки;
- Анализ состояния микропереключателей, состояния привода и кнопок;
- Установку часов реального времени и даты (число, месяц, год);
- Вывод графиков: усилие-время, температура-время;
- Сохранение данных процесса прессования в архив;
- Просмотр результатов испытания;
- Запись результатов на USB-накопитель.
Результаты прессования
В процессе прессования программа фиксирует следующие параметры:
- Температура плит;
- Усилие прижима.
Графический интерфейс ПО-5П

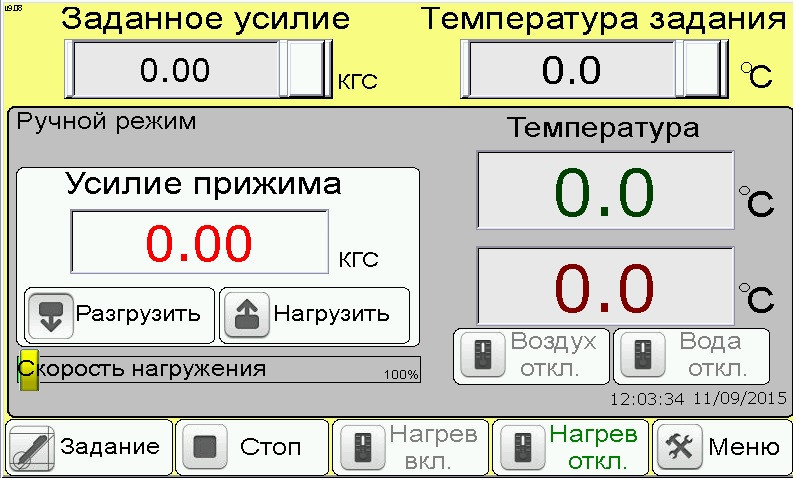

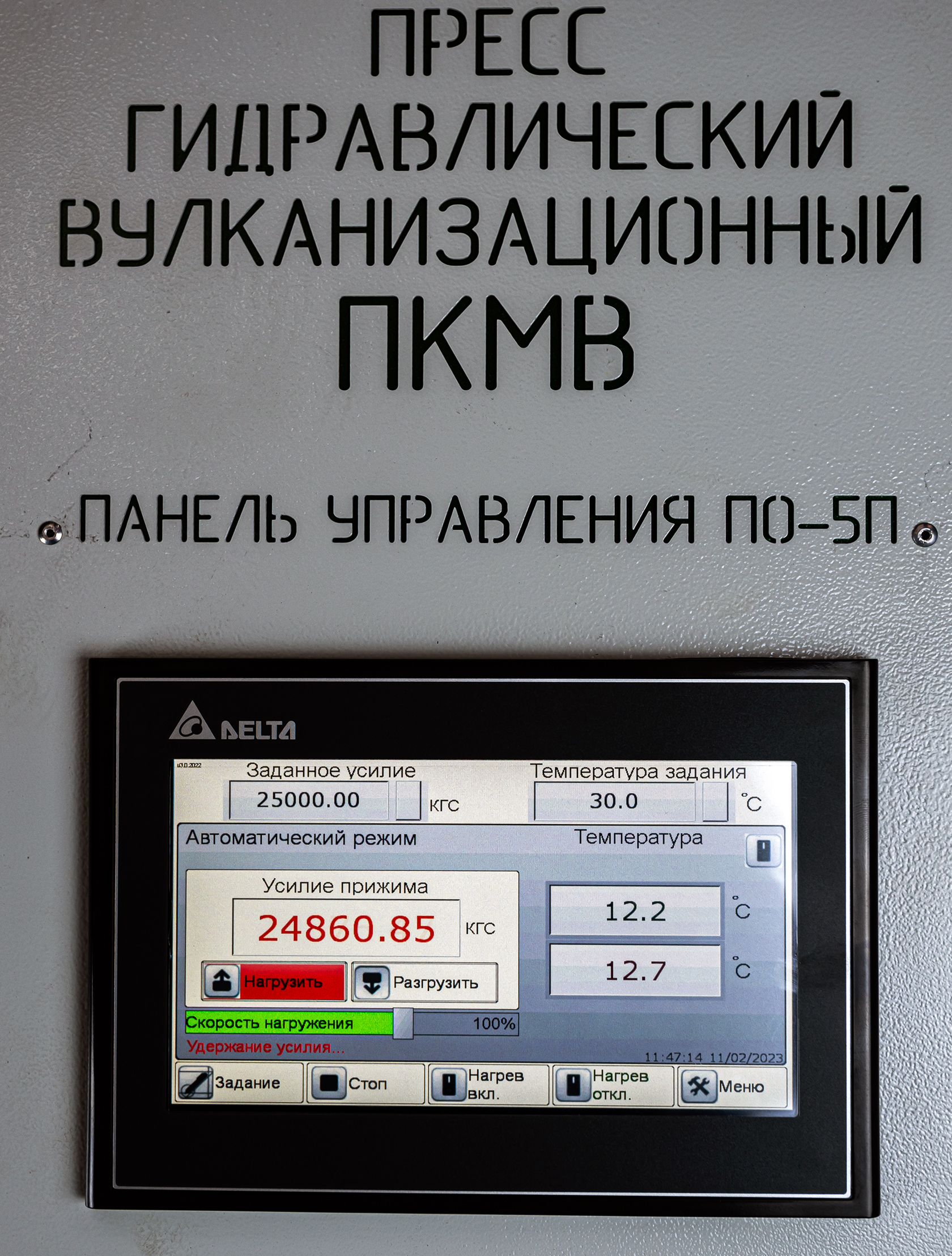

Режим простой индикации устанавливается сразу после включения прибора и является основным, он обеспечивает доступ к другим режимам работы и функциям программы. Устройство измерительное микропроцессорное ПО-5П. Режим простой индикации. В данном режиме происходит отображение текущего состояния прибора: состояние, дата и время, заданное и текущее значение усилия прижима и температура плит.ПO-5П работает в составе системы управления, сбора и обработки информации от аналоговых и дискретных датчиков и конечных выключателей, которыми оснащен гидравлический пресс
При нажатии сенсорных кнопок, выполняются следующие действия:
Кнопка «Задание» - служит для начала процесса редактирования критериев программы прессования в автоматическом режиме.
Кнопка «Стоп» - останавливает процесс прессования и сбрасывает аварийные ошибки.
Кнопка «Нагрев вкл.» - включает нагрев плит.
Кнопка «Нагрев выкл.» - останавливает процесс разогрева плит.
Кнопка «Меню» - открывает меню для настроек параметров ПО-5П. (видео)
Кнопка «Нагружение» - нагружает плиты в автоматическом режиме, до указанного значения в ячейке «Заданное усилие».
Кнопка «Разгружение» - разгружает плиты до полного раскрытия.
Ячейка «Заданное усилие» - ячейка для ввода значения усилия прижима для нагружения в автоматическом режиме.
Ячейка «Температура задания» - ячейка для ввода значения температуры нагрева плит в ручном или автоматическом режиме.
Поле «Усилие прижима» и «Температура плит» - показывает текущее состояние датчиков усилия и температуры.
Поле «Скорость нагружения» - позволяет изменять скорость нагружения пресса в ручном режиме. При задании скорости нагружения от 95% и выше включается насос высокой производительности (при его наличии в системе).

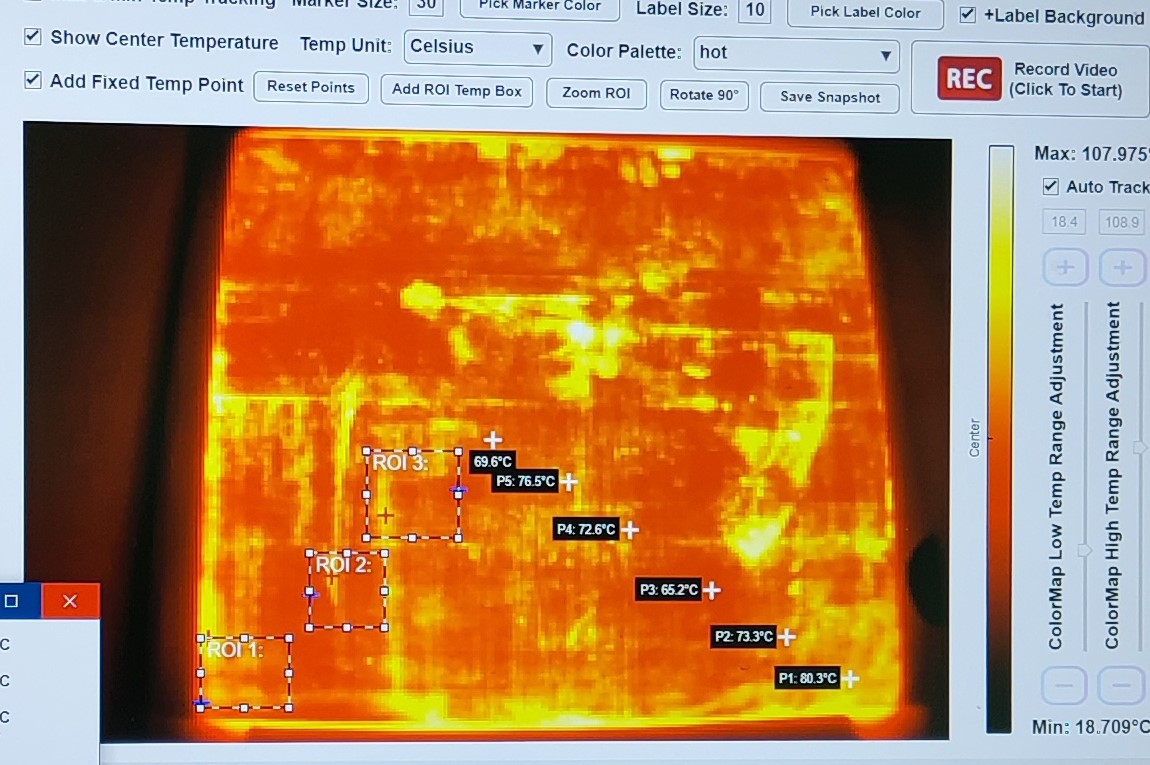

Кнопки «Воздух откл./вкл.», «Вода откл./вкл.» - включают/ отключают клапаны для охлаждения плит пресса водой или воздухом.Термограмма тепловизионного обследования нагревательной плиты пресса
Программа прессования
Переход на экран «Программа прессования» (видео), происходит в автоматическом режиме, после нажатия кнопки «Задание», режима простой индикации, при условии, что в диалоговом окне настройки программы прессования выбран одноименный тип программы.Данный экран позволяет редактировать программу прессования образца, для автоматической работы пресса с несколькими шагами нагружения. Максимальное число шагов программы прессования - 100.
Кнопка «Новая программа» создает новую программу прессования. При нажатии на кнопку появляется окно для ввода номера новой программы прессования. Максимальное количество программ, хранящихся в памяти пульта оператора - 50. При создании новой программы, с уже существующем номером, старая программа прессования, с этим номером, удаляется.
Устройство измерительное микропроцессорное ПО-5П

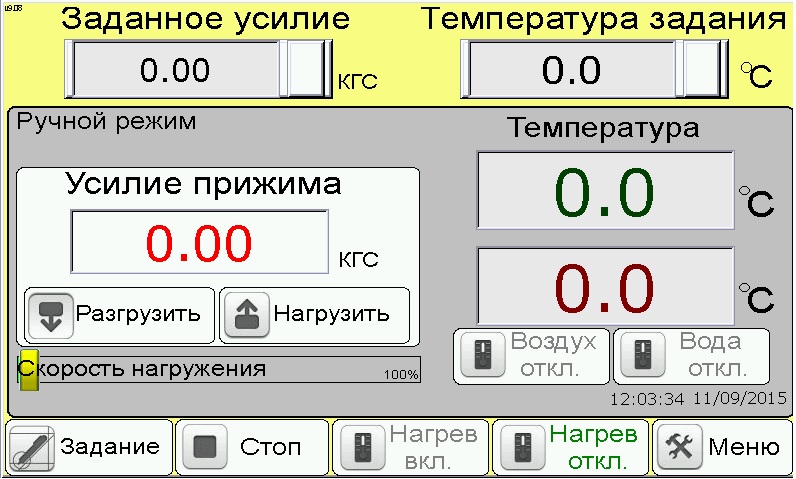

Режим простой индикации
Программа прессования в один шаг
Переход на экран «Программа прессования в один шаг» (видео), происходит в автоматическом режиме, после нажатия кнопки «Задание», режима простой индикации, при условии, что в диалоговом окне настройки программы прессования выбран одноименный тип программы.Данный экран позволяет редактировать программу прессования образца, для автоматической работы пресса с одним шагом нагружения.
Последовательно задавая усилие прижима, температуру нагрева плит и выдержку времени, заполняется программа прессования образца.
Значение, выбранное в выпадающем меню, задает команду прессу, после завершения программы прессования, остановить программу и нагрев без раскрытия или с раскрытием плит пресса, или остановить программу и продолжить нагрев без раскрытия или с раскрытием плит.
После окончания редактирования программы, нажав на кнопку «РАБОТА», запустится процесс прессования образца

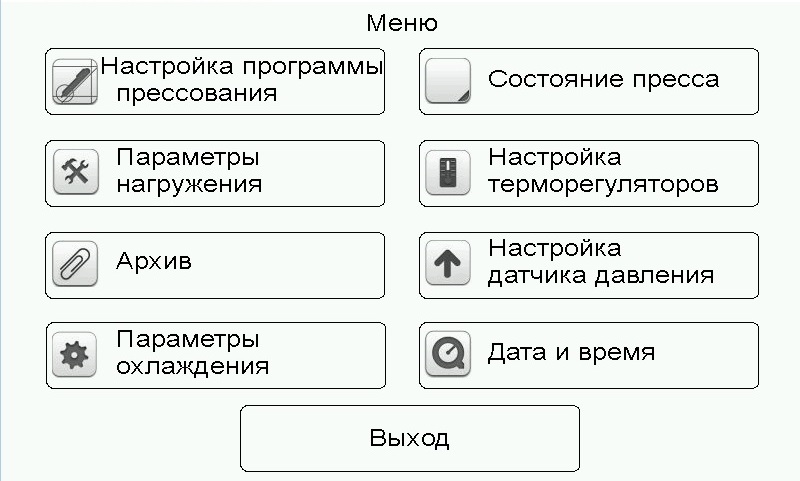

Устройство измерительное микропроцессорное ПО-5П Экран «Меню»
Экран «МЕНЮ» - диалоговый режим для входа в режим настройки параметров нагружения, просмотра журнала и входа в меню настройки системы
Каждая кнопка переводит ПО на экран с соответствующим названием
Свидетельство о регистрации ПО "Press_PKMV"
Авторское свидетельство на программное обеспечение Press_PKMV для управления испытательным и технологическим оборудованием
Переход на экран «Программа прессования в один шаг», происходит в автоматическом режиме, после нажатия кнопки «Задание», режима простой индикации, при условии, что в диалоговом окне настройки программы прессования выбран одноименный тип программы.
Данный экран позволяет редактировать программу прессования образца, для автоматической работы пресса с одним шагом нагружения.
Последовательно задавая усилие прижима, температуру нагрева плит и выдержку времени, заполняется программа прессования образца.
Значение, выбранное в выпадающем меню, задает команду прессу, после завершения программы прессования, остановить программу и нагрев без раскрытия или с раскрытием плит пресса, или остановить программу и продолжить нагрев без раскрытия или с раскрытием плит.
