Твердомер по методу Роквелла серии ТР-150Р с доп. нагрузками

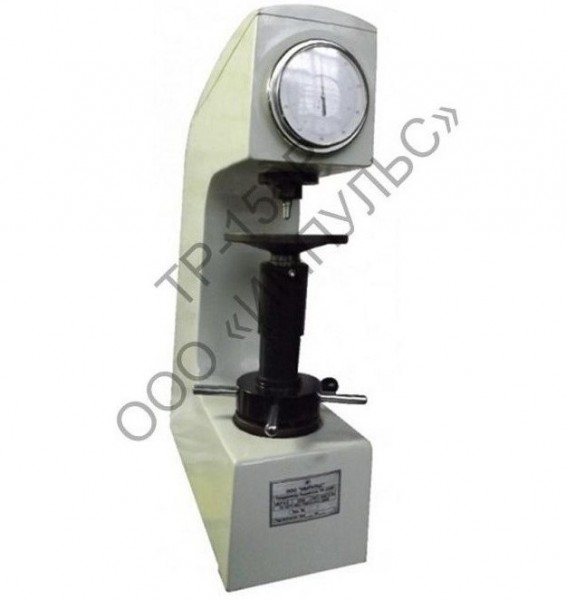

Механический испытательный твердомер серии ТР-150Р с дополнительными нагрузками по Бринеллю предназначен для измерения твердости металлов и сплавов, пластмасс по ГОСТ 24622, графитов и металлографитов, фанеры, прессованной древесины и других материалов по методу Роквелла в соответствии с ГОСТ 9013. Также твердомер позволяет измерять твердость металлов и сплавов по методу Бринелля в соответствии с ГОСТ 9012 (ИСО 6506-83, ИСО 410-82). Твердомер ТР-150Р состоит из отсчетной измерительной системы, системы нагружения, грузовой подвески, механизма переключения нагрузок, привода, подъемного винта и груза для измерения твердости по методу Бринелля.
Принцип работы приборов заключается в следующем: алмазный или шариковый наконечник вдавливается в испытуемое изделие под действием последовательно прилагаемых предварительной и основной нагрузок с последующим измерением остаточной глубины внедрения наконечника после снятия основной нагрузки через заданный промежуток времени.
ТР-150Р - имеет механический (ручной) привод нагружения, в качестве отсчётного устройства служит индикатор часового типа.
Твердомер ТР-150Р может использоваться для работы в цехах и лабораториях машиностроительных и металлургических предприятий, а также в лабораториях научно-исследовательских институтов при температуре окружающего воздуха +10 – + 35 гр.С и относительной влажности 50 – 80 %.
Описание типа средств измерения (ТР-150Р; ТР-150М; ТР-150П)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА
|
Диапазон измерения твердости |
По методу Pоквелла: Шкала А: 20 – 88 HRA Шкала В: 20 – 100 HRB Шкала С: 20 – 70 HRC По методу Бринелля: 4 – 450 НВ |
|
Испытательные нагрузки, Н |
Предварительная нагрузка – 98,07 |
|
Пределы допустимой погрешности испытательных нагрузок, % |
Для предварительной нагрузки – ± 2 % Для испытательных нагрузок по Роквеллу 588,4; 980,7; 1471 Н – ± 0,5 % 612,9; 980,7; 1226; 1839 Н – ± 1% |
|
Пределы допустимой погрешности измерения по величине перемещения индентора в соответствии со шкалами D; Е; F; G; H; К; L; M; P; R; S; V, в ед. тв. по Роквеллу |
± 2 |
|
Продолжительность времени приложения нагрузки, с |
2 – 8 |
|
Диапазон регулирования расстояния от вершины испытательного наконечника до рабочей поверхности стола, мм |
0 – 170 |
|
Расстояние от центра отпечатка до корпуса прибора, мм, не менее |
135 |
|
Габаритные размеры, мм, не более |
Ширина 238 / Длина 466 / Высота 630 |
|
Масса прибора, кг, не более |
80 |
|
Пределы допустимой погрешности при поверке твердомера эталонными мерами твердости МТБ 2-го разряда |
|||
|
Нагрузка, Н |
Диаметр шарика, мм |
Значение твердости образцовой меры твердости 2-го разряда в ед. тв. |
Пределы допустимой погрешности твердомера, % |
|
|
|
200 ± 50 |
± 3 |
|
1839 |
2,5 |
400 ± 50 |
± 3 |
|
612,9 |
2,5 |
100 ± 50 |
± 3 |
|
612,9 |
5 |
30 ± 20 |
± 3 |
ПОВЕРКА
Поверка приборов производится по ГОСТ 8.398-80 «Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».
Межповерочный интервал – один год.
В комплект поставки испытательного твердомера серии ТР-150Р входят:
- Испытательный твердомер серии ТР-150Р
- Столик плоский малый, столик призматический
- Инденторы: алмазный наконечник НК; наконечник с шариком диаметром 1,588 мм
- Комплект мер твердости по Роквеллу
- Комплект мер твердости по Бринеллю
- Специальные груза для нагружения по Бринеллю
ГОСТ 8.064-94 «Государственная поверочная схема для средств измерения твёрдости по шкалам Роквелла и Супер-Роквелла»
ГОСТ 8.398-80 «Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».
ГОСТ 9013-59 «Металлы и сплавы. Методы измерения твёрдости по Роквеллу».
ГОСТ23677-79 «Твердомеры для металлов. Общие технические требования».
ТУ 4271-002-75911452-2009 «Приборы для измерения твёрдости по методу Роквелла.
Твердомеры: ТР-150Р; ТР-150М; ТР-150П. Технические условия».
