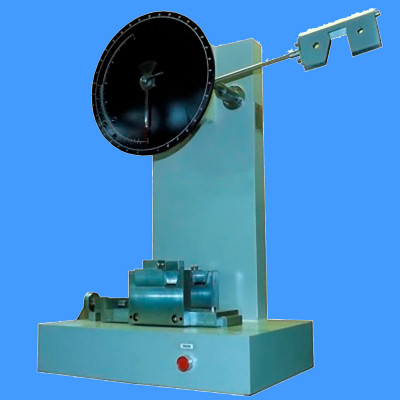

Копер маятниковый с аналоговой шкалой серии МК-4
Маятниковый копер с ручным подъемом молота серии МК-4 разработан и производится с учетом требований ГОСТ и предназначен для проведения физико-механических испытаний пластмасс и других неметаллических материалов при двухопорном ударном изгибе в соответствии с методом Шарпи.
Подъем и возврат маятника в крайнее верхнее положение для фиксации заданного угла зарядки маятника осуществляется вручную, а результаты испытаний фиксируются на аналоговой шкале.
Маятниковый копер МК-4 предназначен для работы в помещениях лабораторного типа, изолированных от проникновения агрессивных веществ и вибрации, при температуре окружающего воздуха от +10 до +35°С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАШИНЫ
|
Основные параметры и габариты |
||||
|

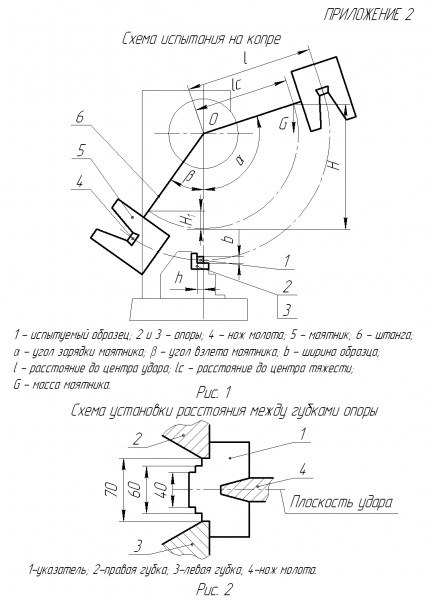

Схема испытания |
Двухопорный ударный изгиб (метод Шapпи) |
|||
|
Ручной подъем маятника после разрушения образца |
||||
|
Запас потенциальной энергии, Дж |
0,5 |
1 |
2 |
4 |
|
Диапазон измерения потенциальной энергии, Дж |
0,05 – 0,4 |
0,1 – 0,8 |
0,2 – 1,6 |
0,4 – 3,2 |
|
Дискретность аналогового отсчетного устройства, Дж |
0,005 |
0,01 |
0,02 |
0,04 |
|
Скорость движения маятника в момент удара, м/с |
2,9 ± 0,05 |
2,9 ± 0,05 |
2,9 ± 0,05 |
2,9 ± 0,05 |
|
Потери энергии при свободном качании маятника за половину полного колебания, принятые от номинала потенциальной энергии маятника, %, не более |
2 |
1 |
1 |
0,5 |
|
Расстояние в свету между губками опоры, мм |
40, 60, 70 |
|||
|
Габаритные размеры установки, мм, не более |
Ширина 360 / Длина 500 / Высота 760 |
|||
|
Масса установки, кг, не более |
80 |
|||
